Lijst met de belangrijkste onderdelen:
1. Laserbron - Raycus (optioneel MAX, JPT, IPG)
2Lasersnijkop - Raytools (Precitec & automatische scherpstelling optie)
3Chiller - Hanli
4. Servo-aandrijving - LEAD-MOTION (Duitsland)
5Verminder - NIDEC-SHIMPO (Japan)
6. Rack - LEAN (Duitsland)
7. Gids - HIWIN (Taiwan)
8- Systeem - Cypcut
 |

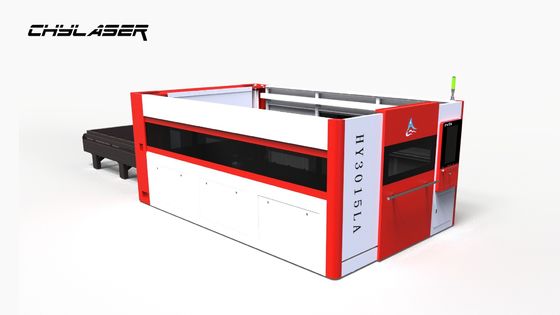

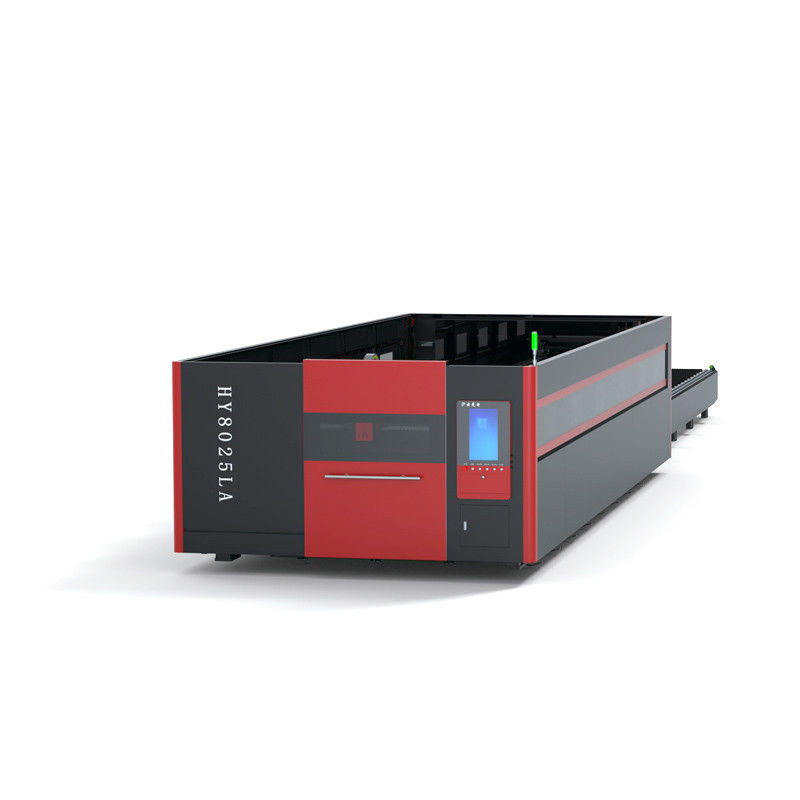

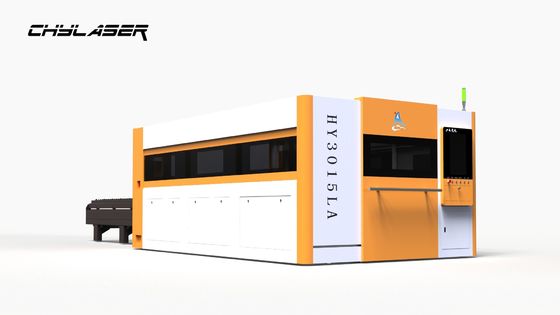

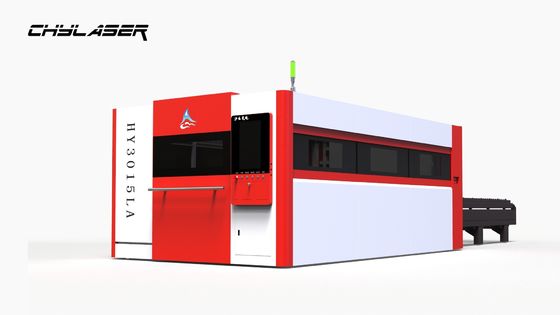

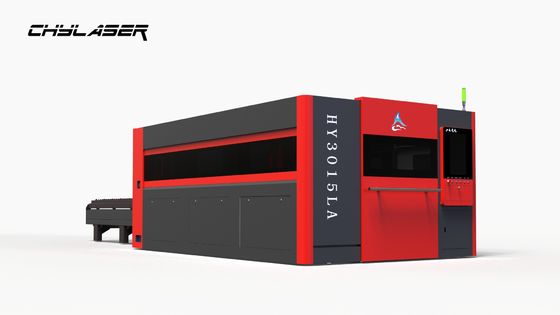

Fiberlasersnijmachine voor schokbestrijdend gehard glas Screen Protector voor mobiele telefoons
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Chylaser |
| Certificering: | ce, ISO, Sgs |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $24,000.00/sets 1-4 sets |
| Verpakking Details: | Standaardverpakking voor uitvoer |
| Betalingscondities: | T/T, L/C, contant |
| Levering vermogen: | 30 Reeks/Reeksen per Maand |
|
Gedetailleerde informatie |
|||
| Toepassing: | Lasersnijden | Toepasselijk materiaal: | Metalen |
|---|---|---|---|
| Voorwaarde: | Nieuw | Lasertype: | Glasvezel laser |
| Snijgebied: | 3000*1500 mm | Snij snelheid: | 1000-26000mm/min |
| Ondersteund grafisch formaat: | AI, PLT, DXF, BMP, Dst, Dwg, LAS, DXP | Snijdikte: | 1-30 mm |
| Cnc of niet: | - Ja, dat klopt. | Koelstand: | Waterkoeling |
| Beheerssoftware: | Cypcut | Merk van de laserbron: | IPG/MAX |
| Merk van het laserhoofd: | Chylaser | Servomotormerk: | - Ja, ja. |
| Gidsrailmerk: | HIWIN | Merk van het besturingssysteem: | Cypcut |
| Gewicht (kg): | 7000 kg | Belangrijkste verkooppunten: | Hoge nauwkeurigheid |
| Garantie: | 3 jaar | Toepasselijke sectoren: | Bouwmateriaalwinkels, Productieinstallatie, MachinesReparatiewerkplaatsen, Kleinhandel |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 3 jaar | Kerncomponenten: | Laser |
| Naverkoopservice: | Onlineondersteuning, en Gebiedsinstallatie die, die Videotechnische ondersteuning opdragen opleiden | Na garantie service: | Technische videoondersteuning, Onlineondersteuning, Onderhouds- en reparatiediensten |
| Plaats van de lokale dienst: | Canada, Verenigde Staten, Frankrijk, Duitsland, Vietnam, Thailand, Maleisië | Locatie van de showroom: | Geen |
| Tipe in de handel brengen: | Nieuw product 2021 | Haven: | Lianyungang |
Productomschrijving
FIBER LASER SCHERMPARAT
Lasersweismachine
CO2-snijmachine
Laserreinigingsmachine
Lasermarkeringsmachine
Pipe laser snijmachine
Een overzicht van de kenmerken
CNC-lasersnijmachine voor vezels
GESPECIFICATIEEN van het product
Componenten | Specificatie | Hoeveelheid | Leverancier | |
# 1 | Lasergenerator | 1000W 1500W 2000W 3000W 4000W 6000W 8000W 12000W 20000W | 1 stuks | Raycus, IPG, MAX |
# 2 | Lasersnijkoppen | handmatig scherpstellen | 1 stuks | Raytools |
# 3 | CNC-systeem | speciaal snijsysteem CYPCUT, met een hoogte-instelling BCS100, Industrial Personal Computer (IPC) | 1 set | Cypcut |
# 4 | CNC-systeem | gereedschapsmachine, balk, metaalplaat, ruilplatform | 1 set | Chylazer |
# 5 | Vervoerstelsel | Verminder & versnellingsbak | 3 sets | Motoreducer & Lean |
geleidingsrail | 4 set | Hiwin | ||
#6 | Servosysteem | bestuurder en motor | 4 sets | Fuji |
#7 | Koelsysteem | 1000W 1500W 2000W 3000W 4000W 6000W 8000W 12000W 20000W | 1 stuks | Hanli |
#8 | Glijmiddel | elektrische smeermomp | 1 set | Duanrun |
# 9 | proportioneel klep, magnetoventil, controleventilGascircuitonderdelen | proportioneel klep, magnetisch klep, remklep | 1 set | SMC, AirTAC |
# 10 | Elektrische circuitonderdelen | contactor, schakelaar, elektrisch relais | 1 set | CHNT, Schneider |
Afmeting en gewicht | Gewicht | > 7000 kg |
Maximale belasting | 1500 kg | |
Afmeting | 11000 2800 2200 mm | |
Beschermd gebied | 31m2 | |
Vermogensparameter | Vermogenstype | Fases 3+1 |
Vermogenspanning en frequentie | 380 V 50 Hz | |
Totaal geïnstalleerd energieverbruik | 15 kW | |
Beschermingsgraad van de voedingsbron | IP40 | |
Verwerkingsformaat | Lengte en breedte | 3000 mm ∼ 1500 mm |
Vervoer op de X-as | 1520 mm | |
Vervoer op de Y-as | 3020 mm | |
Z-asvervoer | 220 mm | |
Precisie | X/Y-as | ± 0,05 mm/m |
X/Y-as herhaaldelijke positie | ± 0,03 mm/m | |
Maximale versnelling | 0.8G | |
Snijparameter | Snijdikte | Immuniteit - 60 mm |
transmissie | Servoversnellingsbak |
